SERVICE MANUAL | |
Applies to: Hyundai Coupe/Tiburon 1998-2000 | |
GROUP | |
Engine Mechanical System | Cooling System |
TORQUE SPECIFICATION | |

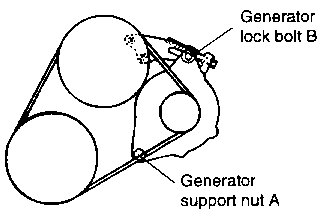

Generator support nut A | 20-25 Nm ( 200-250 kg·cm, 14-18 lb·ft ) |
Generator lock bolt B | 15-22 Nm ( 150-220 kg·cm, 11-16 lb·ft ) |
Generator brace mounting bolt | 20-24 Nm ( 200-240 kg·cm, 14-17 lb·ft ) |
Item |
Inspection |
New |
Used |
|
For generator |
Deflection mm (in.) |
9.0-10.4 (0.354- 0.409) |
7.5-9.0 (0.295- 0.354) |
10 (0.394) |

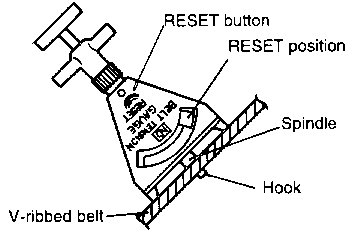

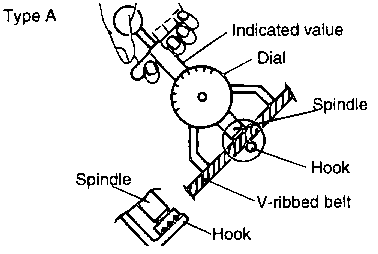

Tension N (lb) |
350-500 (77-110) |
500-700 (410-154) |
400 (88) |
|
For air conditioner compressor |
Deflection mm (in.) |
Approx. 8.0 (0.315) |
5.0-5.5 (0.197- 0.217) |
6.0-7.0 (0.236- 0.276) |

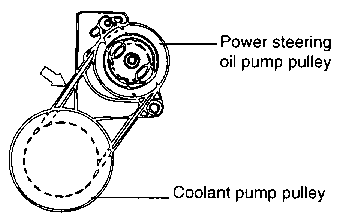

For power steering oil pump |
Deflection mm (in.) |
6.0-9.0 (0.236- 0.354) |
- |
- |
TORQUE SPECIFICATION | |
Alternator support nut A | 20-25 Nm ( 200-250 kg·cm, 14-18 lb·ft ) |
Adjuster bolt B | 12-15 Nm ( 120-150 kg·cm, 9-11 lb·ft ) |
MEASUREMENT SPECIFICATION | |
Belt length | 875±5 mm ( 34.4±0.2 in ) |
