ELECTRICAL TROUBLESHOOTING MANUAL
  Applies to: Hyundai Coupe/Tiburon 1999
GROUP
Body Electrical System Electronic Time & Alarm Control System (ETACS)
Return to Main Menu(s):      Mechanical Manual      Electrical Manual


ELECTRONIC TIME & ALARM CONTROL SYSTEM SCHEMATIC
ELECTRONIC TIME & ALARM CONTROL SYSTEM (1)
ELECTRONIC TIME & ALARM CONTROL SYSTEM (2)

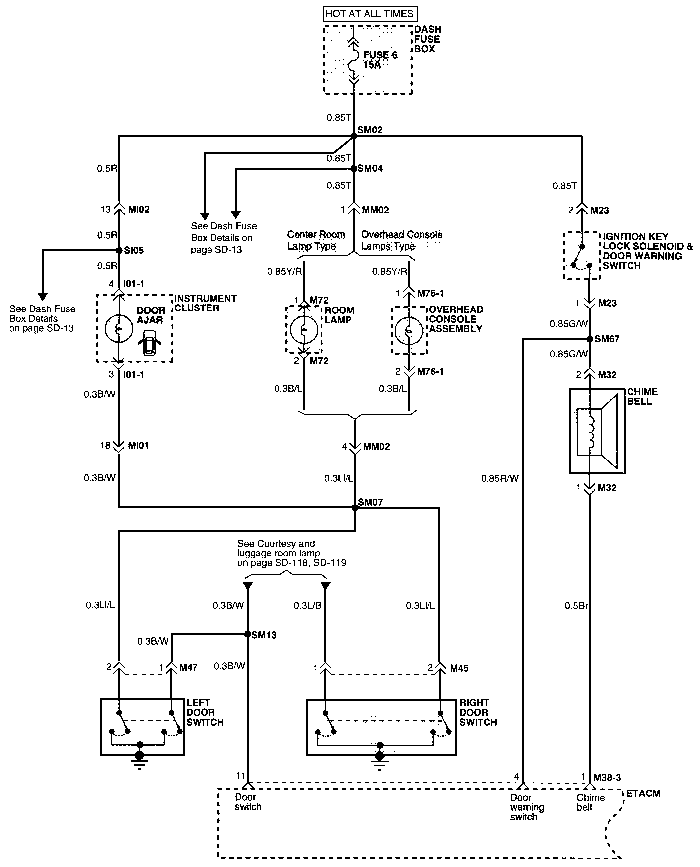

ELECTRONIC TIME & ALARM CONTROL SYSTEM (3)
