SERVICE MANUAL
Applies to:
Hyundai Coupe/Tiburon
1998-2000
GROUP
Heating, Ventilation & Air Conditioning
Air Conditioning System
Return to Main Menu(s):
Mechanical Manual
Electrical Manual
AIR CONDITIONING CONTROLS
(FOR DETAILS, REFER TO ETM SCHEMATIC DIAGRAMS)

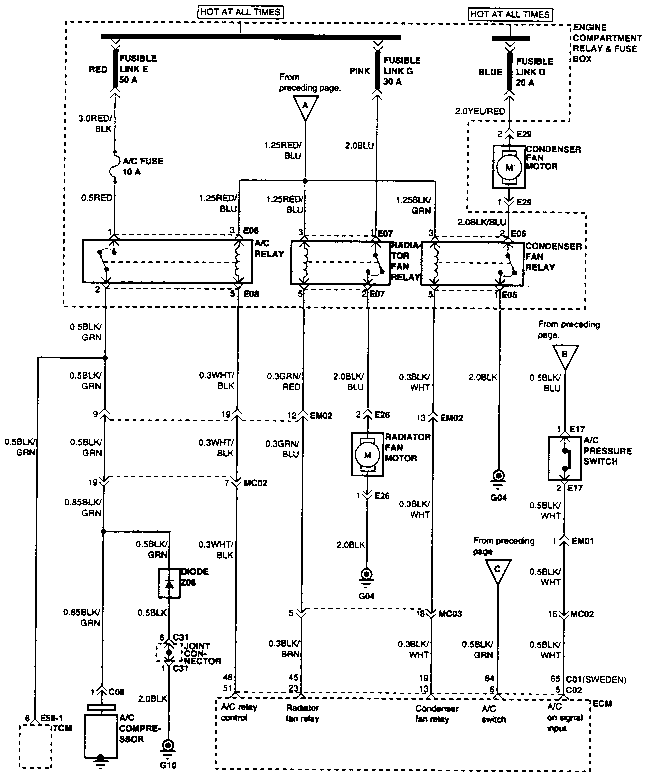

AIR CONDITIONING CONTROLS (1)
AIR CONDITIONING CONTROLS (2)
Return to Main Menu(s):
Mechanical Manual
Electrical Manual
COMPONENT LOCATION

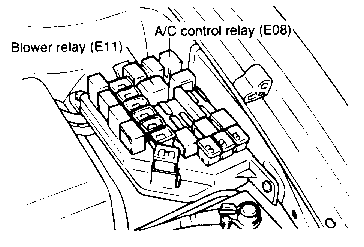

Engine compartment fuse & relay box
Dash fuse box
Blower switch (115)

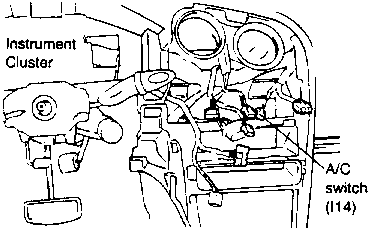

A/C switch (114)

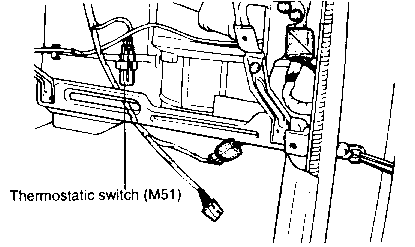

Thermostatic switch (M51)

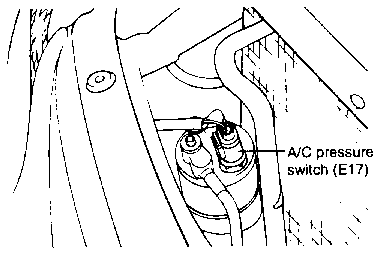

A/C pressure switch (E17)

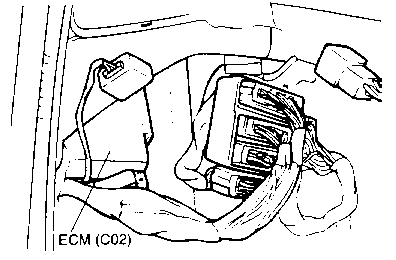

ECM (Engine control module) (C02)

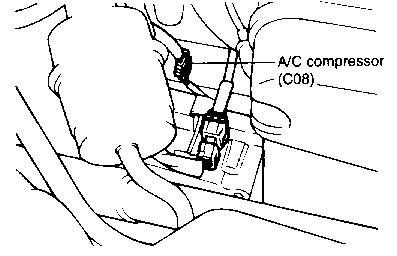

A/C compressor (C08)
